ZAFE型防爆型熱導氣體分析儀

品牌：富士電機
型號：ZAFE型
廠家：日本富士

產品說明

防爆型熱導氣體分析儀ZAFE型

一、簡介

最適合測量H2、Ar、He氣體濃度的耐壓防爆型熱導氣體分析儀。

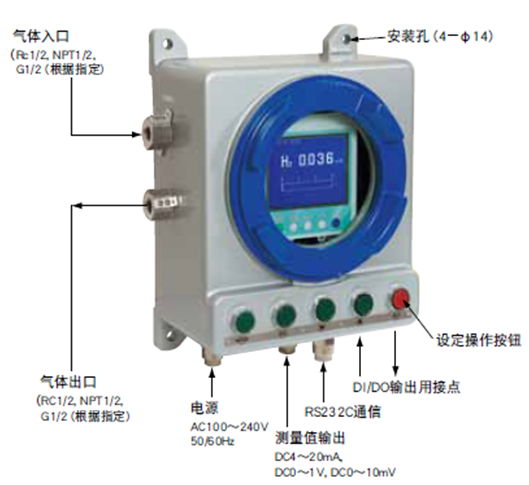

耐壓防爆型熱導氣體分析儀ZAFE型


二、特點

· NEPSI認證合格品(Exd ⅡC T6Gb)

· 清晰易見的大形LCD顯示

· 可與計算機通信

· 小型的面板安裝結構

· 零點、滿量程點的自動校正功能(選配件)

· 可對其它氣體的干涉影響進行補償運算(選配件)

· 氣體濃度報警輸出(選配件)可任選上·下限報警、上·上限報警、下·下限報警輸出中的某一項

· 量程切換(選配件)通過正面鍵盤操作的切換方式或通過外部接點輸入的切換方式。量程比：測量H2、He 最大為1:10 測量Ar、CH4、CO2 最大為1:5

· 測量輸出信號的線性化(選配件)

· 可進行RS232C(MODBUS)通信(選配)

三、用途

· 石油精煉設備的H2氣體濃度測量

· 半導體裝置的H2氣體濃度測量

· 氫氣發生裝置的H2氣體濃度測量

· 燒結爐的H2氣體濃度測量

· 煤氣發生設備的Ar、He、CH4濃度測量

· 超導裝置的He氣體濃度測量

· 空氣分離設備的Ar氣體濃度測量

四、測量原理
熱導式氣體分析儀是利用2種組分氣體不同的熱導率來測量氣體濃度。檢測器內部有參比室和測量室，內部分別張緊著細鉑絲。參比室內密封著參比(基準)氣體。鉑絲與外部定值電阻組合，形成電橋回路，恒定電流分別流過各鉑絲，使之發熱。被測組分中若濃度有變化，則試樣氣體的熱導率會隨之變動，從而使測量室鉑絲的溫度發生變化。將這種溫度變化以電阻值變化的形式取出，就可以計算出被測氣體的濃度。

五、規格

標準規格	測量方式	熱導式
	測量組分	He、Ar、H2、CH4、CO2
	測量范圍	H2：0～3……100％，100～90，100～80％ He：0～5……100％，100～90，100～80％ Ar：0～10……100％，100～90，100～80％ CH4：0～20……100％，100～80％
	輸出信號	DC4～20mA、DC0～1V、DC0～10mV 非隔離輸出(其中某一點，根據型號指定)
	容許負載電阻	不超過550Ω(DC4～20mA輸出時)
	輸出電阻	100kΩ(DC0～1V、DC0～10mV時)
	顯示器	帶背光LCD 中文/英文/日文顯示
	測量值顯示	***多4位或小數點后帶2位
	輸出信號保持	手動校正、自動校正時保持校正前的輸出值
	電源電壓、功耗	AC100～240V 50/60Hz、約50VA
	環境溫度、濕度	－5～45℃、不超過90%RH(應無結露)
	安裝方法	面板嵌入型
	外形尺寸(H×W×D)	470×354×211mm
	重量	約22kg
	外殼類型	鋁制外殼、防雨結構(IP65)
	氣體出入口、換氣口	Rc1/2或NPT1/2或G1/2(根據指定)
	防爆規格	NEPSI(Exd ⅡC T6Gb)
性能	重復性	±1%FS
	漂移	零點：±2% FS/周(H2分析儀) 滿量程點：±2% FS/周(H2分析儀)
	響應速度(90%響應)	標準：60秒以內(0.4L/min流量) 高速：10秒以內(1L/min流量) 但僅限H2分析儀(參比氣為N2)
標準測量氣體條件	溫度	0～50℃
	氣體流量	0.4±0.05 L/min 且應穩定高速型為1±0.05 L/min
	塵埃	不超過3?m的微粒，不超過100?g/Nm3
	壓力	不超過10kPa
	氣霧、腐蝕性氣體	無
	水分	不超過2℃飽和
選配	繼電器接點輸出	5點的SPST繼電器接點輸出繼電器接點容量：AC220V/2A(阻性負載) 各接點間以及與內部電路之間為繼電器隔離以下功能***多可選擇5項 1.自動校正用零點電磁閥驅動輸出 2.自動校正用滿量程電磁閥驅動輸出 3.自動校正時吸氣泵OFF輸出 4.上限(1點)濃度報警輸出 5.下限(1點)濃度報警輸出 6.上下限(1點)濃度報警輸出 7.上限(1點)及下限(1點)濃度報警輸出 8.上限2段(各1點)濃度報警輸出 9.下限2段(各1點)濃度報警輸出 10.分析儀異常或自動校正異常報警輸出 11.校正中輸出 12.量程信息輸出
	接點輸入	3點無電壓接點輸入 ON：0V、OFF：DC5V、ON時電流5mA 與內部電路為光耦合器隔離、接點輸入之間為非隔離可輸入以下3點 1.遠程測量值輸出保持 2.遠程量程切換(僅限雙量程分析儀) 3.遠程自動校正開始
	干涉氣體測量值輸入	H2分析儀干涉用模擬量輸入(DC1～5V) 輸入外部氣體分析儀的CO2或CH4中某一組分。需要在本公司的工廠進行調整。訂貨時確認被測氣體的詳細情況。
	自動校正功能	按照事先設定的周期自動進行零點、滿量程的校正。驅動設置在外部的電磁閥，校正氣體即依次導入。
	通信功能	RC232C(9針D-sub輸出) 半雙工比特串行同步周期式 MODBUS協議、通信速度9600bps 通信內容：測量濃度值、各種設定值的讀寫、儀表狀態輸出
